Рубильники модульные

Что это такое?
Модульный рубильник (выключатель-разъединитель нагрузки) — это компактный коммутационный аппарат, предназначенный для ручного включения и отключения электрических цепей под нагрузкой. В отличие от автоматического выключателя, он не имеет встроенных тепловых или электромагнитных защит от перегрузок и коротких замыканий. Его главная задача — обеспечить надёжное и безопасное отключение участка сети для проведения ремонтных или профилактических работ, а также служить в качестве вводного аппарата в распределительном щите .

Из чего делают и как устроены?
Корпуса модульных рубильников изготавливаются из ударопрочного, самозатухающего пластика, который обеспечивает высокую степень изоляции. Устройство монтируется на стандартную DIN-рейку, что позволяет легко интегрировать его в любой современный электрощит .

Ключевые конструктивные элементы включают :
- Контакты с серебряным напылением — обеспечивают надежную проводимость и устойчивость к искрению.
- Ручка управления — служит для ручного переключения и часто имеет возможность опломбирования (блокировки навесным замком) в отключенном положении, что гарантирует безопасность обслуживающего персонала .
- Окно визуальной индикации — позволяет оператору визуально убедиться в положении контактов (включено/отключено) даже при закрытой дверце щита .
- Механизм быстрого включения/отключения — обеспечивает высокую скорость коммутации, не зависящую от скорости движения руки оператора, что снижает риск образования дуги.

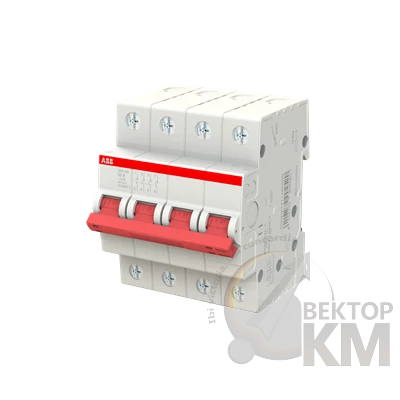

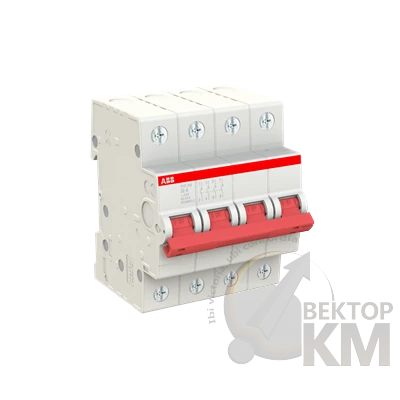

По количеству полюсов рубильники бывают однополюсными (1P), двухполюсными (2P), трехполюсными (3P) и четырехполюсными (4P), что позволяет использовать их как в однофазных, так и в трехфазных сетях .

Зачем и где это применяют?
Модульные рубильники широко применяются в вводно-распределительных устройствах (ВРУ) жилых домов, квартирных щитках и шкафах управления на промышленных объектах . Основные сценарии использования:
- Вводной выключатель — для полного обесточивания всего щита или объекта.
- Переключение резервного питания — при использовании рубильников с функцией переключения (реверсивные рубильники) для ручного ввода резерва (АВР) .
- Сервисный выключатель — для изоляции отдельных мощных потребителей (например, электрокотла, кондиционера, производственного станка) на время технического обслуживания .

Интересный факт:
Существуют специализированные реверсивные модульные рубильники, которые автоматически переключают питание между основным и резервным вводом. Такие устройства, как, например, Socomec ATyS t M, оснащены встроенным контроллером, который мониторит напряжение и частоту на обоих вводах и автоматически производит переключение при аварии основного источника, полностью исключая человеческий фактор .
