E90
Что это такое?

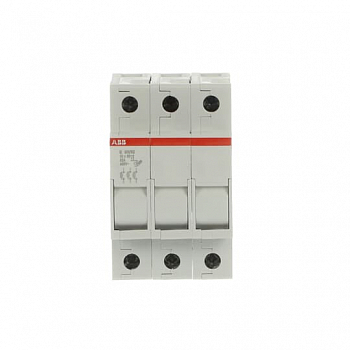

Рубильники модульные ABB серии E90 — это компактные выключатели-разъединители нагрузки с предохранителями, предназначенные для включения и отключения электрических цепей под нагрузкой, а также для защиты от коротких замыканий и перегрузок с помощью цилиндрических плавких вставок . Они выпускаются в рамках линейки System pro M compact и полностью совместимы с аксессуарами автоматических выключателей серии S200, что упрощает их интеграцию в распределительные щиты . Устройства монтируются на DIN-рейку и имеют компактную модульную конструкцию (один полюс занимает 18 мм) .
Конструкция и технические характеристики
Корпус рубильников E90 выполнен из самозатухающего термопласта, устойчивого к высоким температурам (все материалы имеют сертификацию UL), а контактные зажимы — из меди с серебряным покрытием для обеспечения надежного контакта и минимального переходного сопротивления . Серия включает модели на номинальные токи 20, 32, 50 и 100 А, с количеством полюсов от 1 до 4, включая исполнения 1+N и 3+N . Устройства рассчитаны на рабочее напряжение до 690 В переменного тока , а для фотоэлектрических систем выпускаются специальные версии E90 PV на напряжение до 1000 В постоянного тока . Типоразмеры применяемых цилиндрических предохранителей (приобретаются отдельно): 8x32 мм, 10,3x38 мм, 14x51 мм и 22x58 мм . Для версий на 50 и 125 А используются предохранители 14x51 мм и 22x58 мм соответственно . Степень защиты корпуса — IP20 . Технологические решения, такие как вентиляционные каналы и охлаждающие камеры, обеспечивают эффективный отвод тепла и минимизируют нагрев даже в многополюсных сборках .
Зачем и где это применяют?
Рубильники E90 предназначены для коммутации и защитного отключения цепей с аппаратурой, чувствительной к повышению напряжения . Они широко применяются в качестве вводных устройств в распределительных щитах жилых домов, в промышленном секторе и административных комплексах . В промышленной автоматизации они используются для защиты вторичных цепей, первичных и вторичных обмоток трансформаторов, двигателей и других резистивных или индуктивных нагрузок . Версии E90h (держатели предохранителей) идеально подходят для компактной защиты электрических вспомогательных цепей внутри распределительных щитов и этажных щитков . Для обеспечения безопасности при обслуживании конструкция позволяет производить блокировку рубильника в открытом состоянии с помощью навесного замка и опломбировку в закрытом положении . Отдельные модели оснащаются светодиодным индикатором для контроля состояния предохранителя, что позволяет быстро обнаружить неисправную фазу .
Интересный факт:
Серия E90 стала первым в мире разъединителем с категорией применения AC-22B, сертифицированным до 32 А ведущими международными знаками соответствия . Благодаря вентиляционным каналам и охлаждающим камерам конструкция обеспечивает эффективный отвод тепла даже в многополюсных сборках, что позволяет устройствам стабильно работать при высоких температурах без снижения номинальных характеристик . Серия имеет необходимые сертификаты соответствия (IEC 60947-3, UL), что позволяет применять эти устройства в оборудовании, поставляемом на североамериканский рынок . Конструкция держателей предохранителей с шарниром на 90° и эргономичной рукояткой делает замену предохранителей легкой даже в ограниченном пространстве или при работе в защитных перчатках .
