Рубильники реверсивные тип OT 16-125 А ABB
Что это такое?

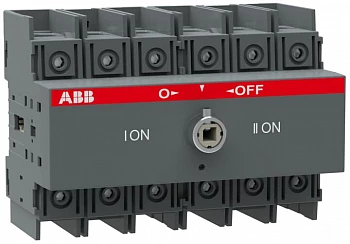

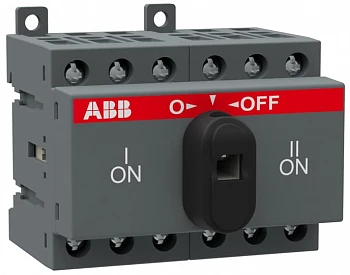

Реверсивные рубильники (выключатели нагрузки) ABB серии OT на токи 16–125 А — это коммутационные аппараты, предназначенные для переключения электрических цепей между двумя независимыми источниками питания или для изменения направления вращения (реверса) электродвигателей . В отличие от обычных рубильников, реверсивные модели имеют три четких фиксированных положения: I (первый источник включен), O (все отключено) и II (второй источник включен) . Механическая блокировка внутри устройства гарантирует, что одновременное включение обоих источников невозможно, что критически важно для безопасности и надежности электроснабжения. Эти аппараты относятся к типу разъединителей нагрузки и способны коммутировать цепи под нагрузкой, но не предназначены для защиты от сверхтоков .
Из чего делают и как устроены?
Рубильники данной серии имеют модульную конструкцию на 3 или 4 полюса и рассчитаны на номинальный ток от 16 до 125 А . Корпус выполнен из ударопрочного пластика, контактная группа содержит серебро (до 1,2 г на полюс), что обеспечивает высокую износостойкость и надежный контакт . Аппараты оснащены запатентованным механизмом быстрого замыкания и размыкания контактов (quick-make/quick-break), который не зависит от скорости движения рукоятки оператора и гарантирует стабильные параметры коммутации . Рубильники монтируются как на DIN-рейку, так и на монтажную плату, степень защиты базовых моделей — IP20 . Для расширения функциональности доступны различные аксессуары: дополнительные сигнальные контакты (OA1G10, OA8G01 и др.), нейтральные полюсы, а также разнообразные типы рукояток (прямые, выносные) с возможностью навесного замка .
Зачем и где это применяют?
Основное назначение реверсивных рубильников OT 16–125 А — организация ручного ввода резерва (ABP) в распределительных щитах жилых и коммерческих зданий . Они позволяют оперативно переключить нагрузку с основного ввода на резервный (например, от генератора) при пропадании напряжения в городской сети. Также эти аппараты широко применяются в промышленности для реверсивного управления электродвигателями насосов, вентиляторов, конвейеров и другого оборудования, где требуется изменение направления вращения . Конструкция обеспечивает видимый разрыв контактов в отключенном положении, что делает их безопасными для использования в качестве вводных аппаратов при проведении ремонтных работ .
Интересный факт:
ABB анонсировала новое поколение выключателей нагрузки — OT Plus, которое будет постепенно заменять текущую серию OT16…125F . Согласно официальному бюллетеню по управлению жизненным циклом продукции (LCM Update 2025/07), текущая серия OT16…125F перейдет в статус "Classic" во втором квартале 2026 года и станет снятой с производства ("Obsolete") в первом квартале 2027 года . Новая линейка OT Plus предлагает повышенную отключающую способность, регулируемое опережение/запаздывание четвертого полюса и до 53% меньшие потери мощности, что делает оборудование более энергоэффективным и экологичным .
